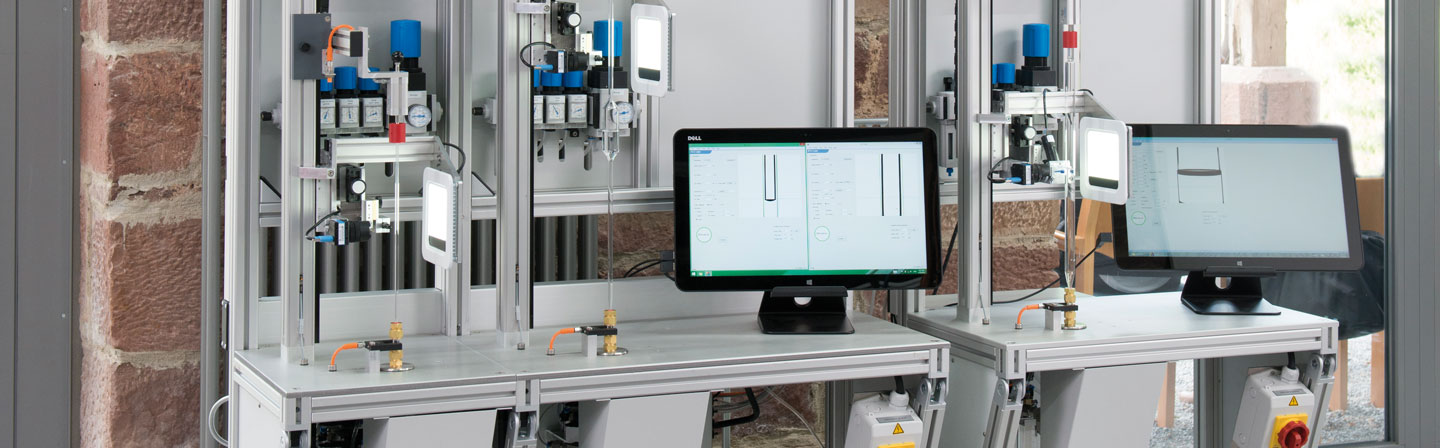

AutojustCAM für die Volumenkalibrierung von Pipetten und Büretten
© Knud Dobberke für Fraunhofer ISC

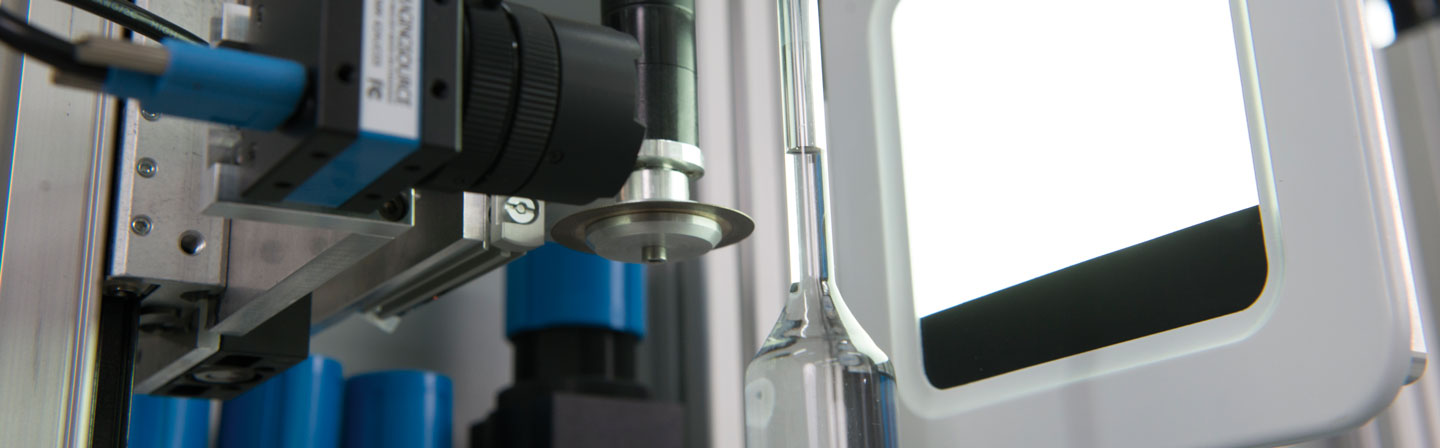

AutojustCAM für die Volumenkalibrierung von Pipetten und Büretten
AutojustCAM für die Volumenkalibrierung von Pipetten und Büretten
© Knud Dobberke für Fraunhofer ISC
AutojustCAM für die Volumenkalibrierung von Pipetten und Büretten

AUTOJUST® CAM - Kalibrierung von Pipetten

Die speziell entwickelte computergesteuerte Kalibriereinheit AUTOJUST® CAM ist eine halbautomatische Maschine zum Einstellen von volumetrischen Glaswaren (volumetrische Pipetten, Messpipetten und Büretten). Das System misst das Volumen der Pipetten / Büretten (Röhrchen) mit entmineralisiertem Wasser (gemäß ISO 3696 Qualität 3).

Volumenprüfung von volumetrischen Pipetten und Büretten


Die Maschine hat eine Station und kann um eine zweite Station erweitert werden, die von demselben Computer aus gesteuert werden kann. Die Stationen können von einer Person bedient werden. Der Benutzer führt eine Pipette / Bürette (Röhre) in die Station ein und aktiviert das AUTOJUST® CAM per Knopfdruck. Während des Kalibrierungsprozesses wird eine definierte Menge Wasser in das Volumengefäß (Pipette/Bürette) eingefüllt, der Meniskus wird mit einem hochpräzisen Kamerasystem automatisch erfasst und es wird eine Markierung gesetzt (automatische Meniskuserkennung). Wenn ein Kalibriervorgang abgeschlossen ist, entfernt der Nutzer den eingestellten Messkolben oder Messzylinder von der Station. Das nächste Volumengefäß kann in die Station eingespannt und der Justiervorgang wiederholt werden.

Die Markierung erfolgt durch die Kalibriereinheit mit Hilfe eines Stifts als Linie oder Ringmarkierung. Je nach bestellter Ausstattung kann die Kennzeichnung auch mit Keramikfarbe eingebrannt oder mittels einer Schleifscheibe eingeritzt werden. Das System entspricht den neuesten CE-Normen und ist für Produktionszwecke konzipiert. Der Lieferumfang umfasst die Inbetriebnahme und Schulung des Systems. Darüber hinaus wird ein Handbuch bereitgestellt, das z. B. Installation, Einrichtung für Jobänderungen und Wartungsanforderungen enthält.

Wir sind ständig bemüht, die Maschine zu verbessern und an den neuesten Stand der Technik anzupassen. Daher ist es möglich, dass diese Beschreibung geringfügig von dem tatsächlichen Angebot der Maschine abweicht.
Auf Kundenwunsch werden die Maschinen auf die individuellen Bedüfnisse angepasst.

Technische Daten AUTOJUST® CAM

Typ: 50 ml
Abmessung erste Station: (LxBxH) 77 x 60 x 197 cm
Abmessung zweite Station: (LxBxH) 36 x 60 x 197 cm
Gewicht: 100 kg 1 Station,
150 kg 2 Stationen
Volumenumfang: 1 - 50 ml
Anzahl der Markierungen:
Volumetrische Pipetten
Messpipetten und Büretten

1
2
Auf Anfrage kann die Maschine bis zu 5 Markierungen setzen und Volumen von mehr als 50 ml kalibrieren
Volumetrische Genauigkeit
Produktionsrate mit 1 Station: Volumetrische Pipette 10 ml
Messzylinder 10 ml
Büretten 5 ml
90 Stk./h
80 Stk./h
80 Stk./h
Volumetrische Pipetten: Nach DIN EN ISO 648:2008
Messzylinder: Nach DIN EN ISO 835:2007
Büretten: Nach DIN EN ISO 385:2005
